MAGNUM

[didier m]

Je suis un nul !!!
Baron a raison si 130x11.5x 0.70 =1046,5 m/c donc T

[Baron (ex Dragon)]

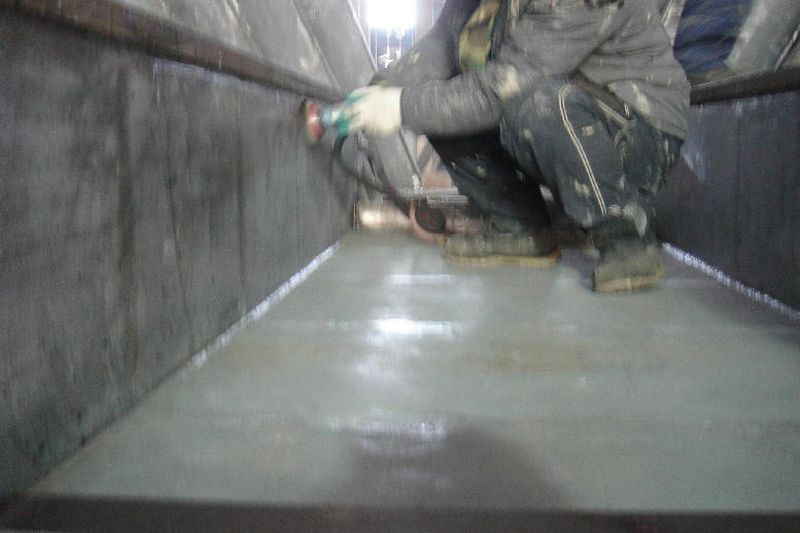

En attendant le tonnage exacte, voici deux photos.
Baron

101_6499 [800x600].JPG (82.95 Kio) Vu 4767 fois

101_6502 [800x600].JPG (105.15 Kio) Vu 4767 fois

[ANDY]

Bonsoir
pour moi l'estimation du poid du bateau a vide est assez simple a calculer
c'est aussi la poussée d'archimede
8.20m*73m*0.73m (enfoncement moyen a vide)= 437 m3 donc 437 tonnes
bon pour la longueur il faut la racoursir car il y a les forme du bateau alors
8.20*67*0.73=401 m3 donc 401 tonnes
bien sur c'est une estimation

[ANDY]

bonjour
cela depend de son enfoncement moyen a vide ?

pour exemple 110*11.40*0.80=1003 tonnes
rectifier pour les façons
100*11.40*0.80= 912 tonnes environs

donc pour moi en considerant qu'il a un enfoncement moyen a vide de 0.80m donc environ 900 tonnes

[Baron (ex Dragon)]

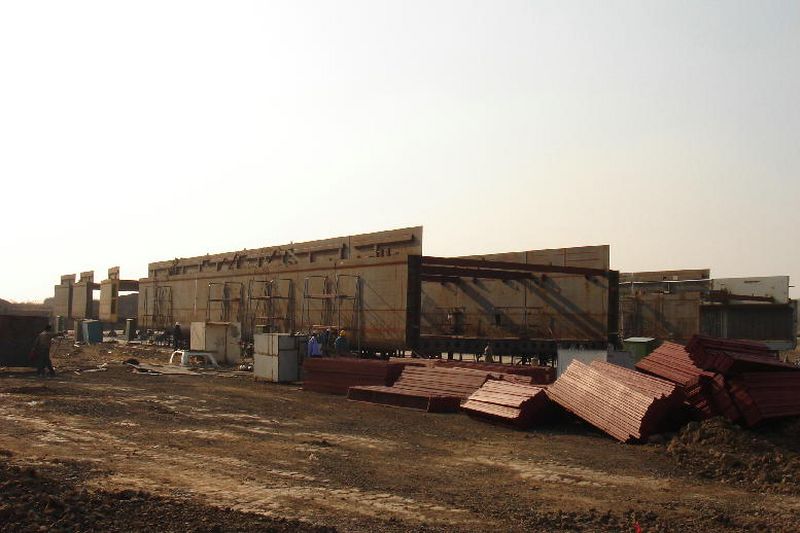

Je pense que d'ici peu, l'on va souder les morceaux entre eux.
Baron

101_6397 [800x600].JPG (116.06 Kio) Vu 4713 fois

101_6336 [800x600].JPG (101.85 Kio) Vu 4713 fois

[Baron (ex Dragon)]

Oui Patron, c'est bien Verdun.
J'apporte une précision sur les photos: Eric connait et sait toutes les nommées.
Donc je reviens à mes moutons avec le tonnage de cette belle unité.(Je viens d'avoir Eric au téléphone)
Coque nue : 900 tonnes.(sans moteur,sans arbre d'hélice,sans hélice, sans propulseur avant, sans grue :7 tonnes, sans panneaux : 6 tonnes, sans timonerie, sans agrés : ancres, treuils,chaines etc...
Il est bon de savoir aussi qu'en ordre de marche avec les réservoirs à carburants, eaux et huiles pleins (à l'avant et à l'arrière),il faut rajouter plus de 100 tonnes.
Si vous avez encore des doutes ou des questions,je m'efforcerais d'y répondre, par le biais d'Eric.
Merci Eric pour toutes ces infos et bonne descente.
Baron
(lorsque je parlai de 1000 tonnes environ, j'étais dans la réalité)

[Baron (ex Dragon)]

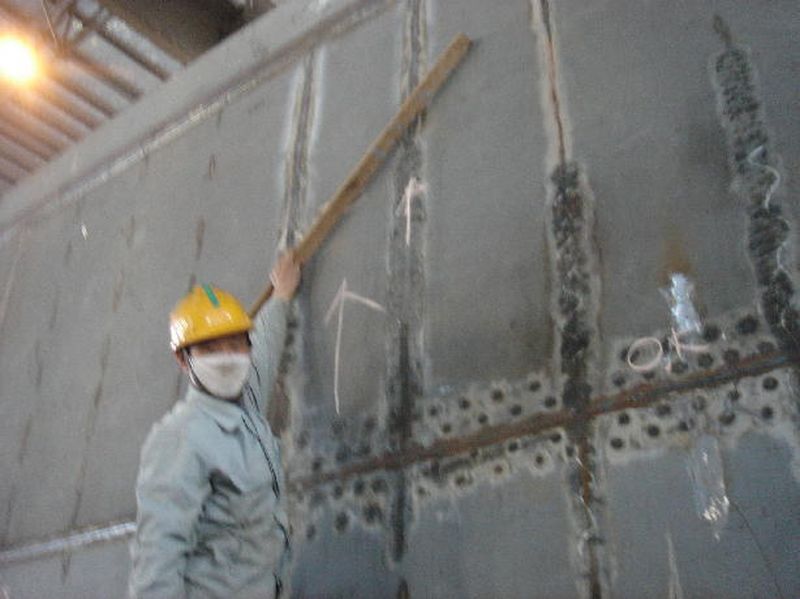

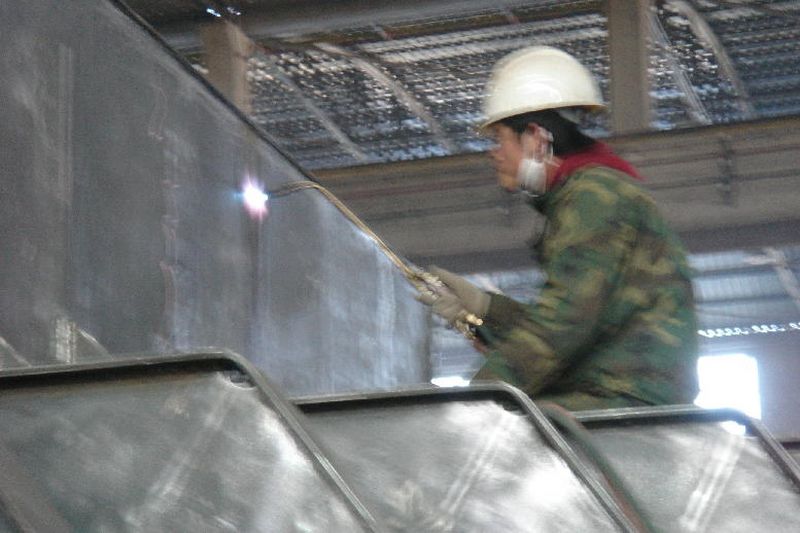

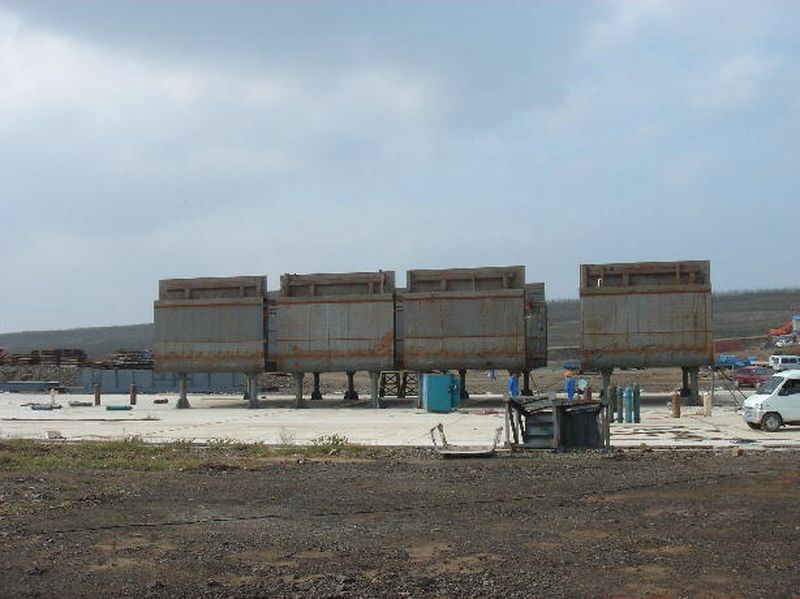

Encore deux photos (un peu flou) sur le travail au pays du soleil levant.
Baron

101_6522 [800x600].JPG (72.6 Kio) Vu 4544 fois

101_6520 [800x600].JPG (57.25 Kio) Vu 4544 fois

[Baron (ex Dragon)]

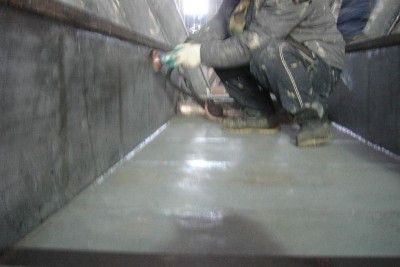

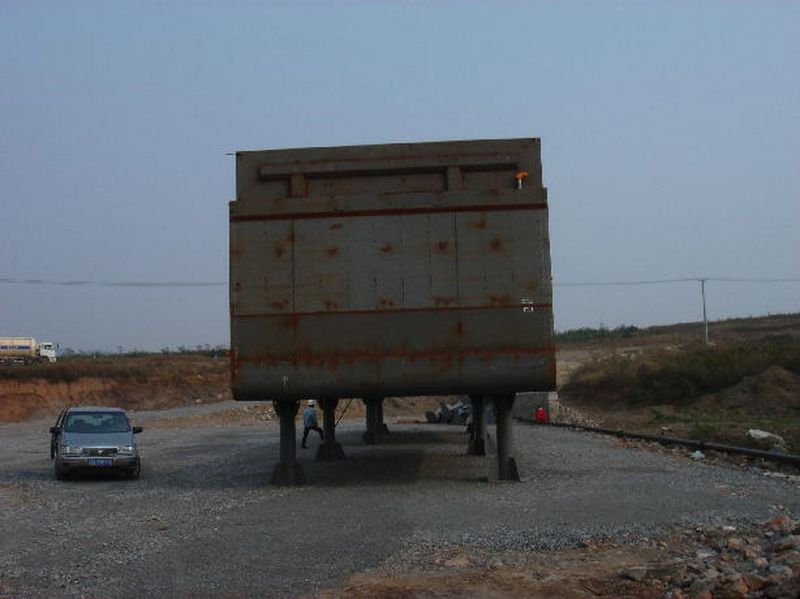

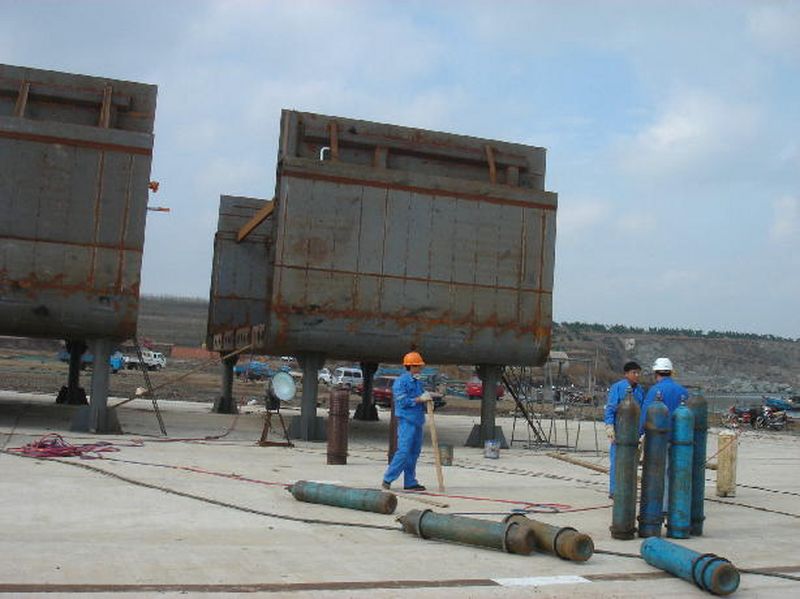

Pour les photos du jour, je dirais facile : il suffit juste de rapprocher les morceaux et des heures de soudure.
Baron

101_5490 [800x600].JPG (54.37 Kio) Vu 4524 fois

101_5719 [800x600].JPG (72.58 Kio) Vu 4524 fois

[Baron (ex Dragon)]

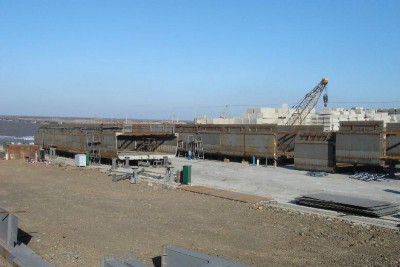

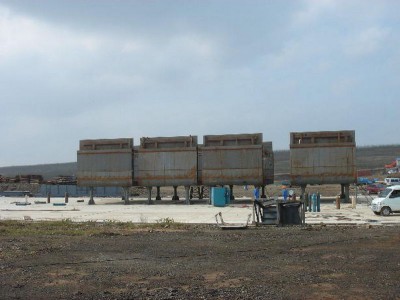

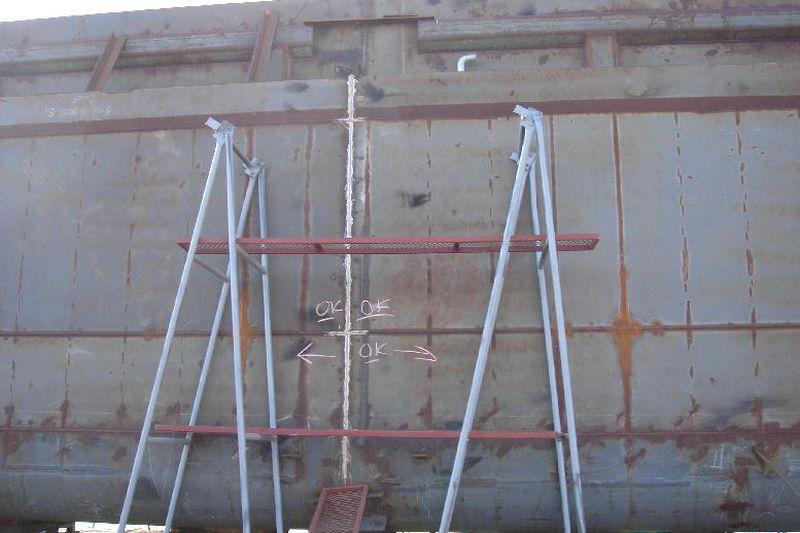

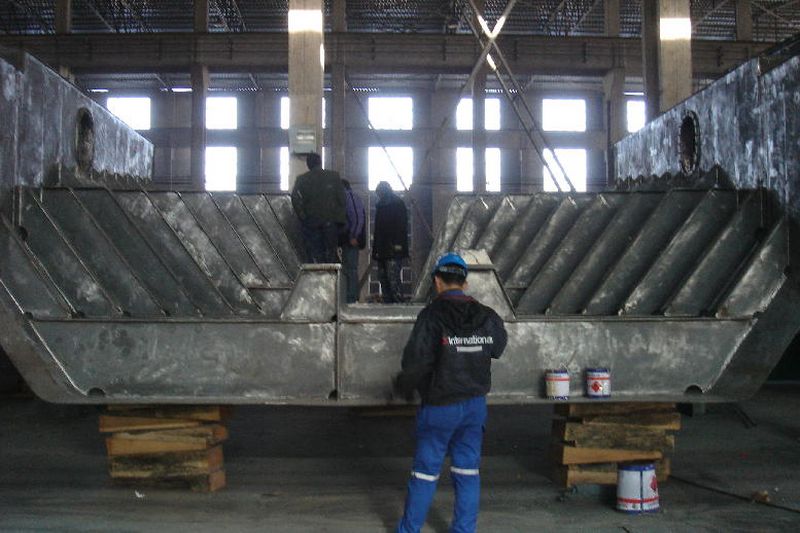

Maintenant ça commence à prendre tournure : assemblage d'éléments.
Photos d'Eric via Baron

101_5718 [800x600].JPG (73.73 Kio) Vu 4518 fois

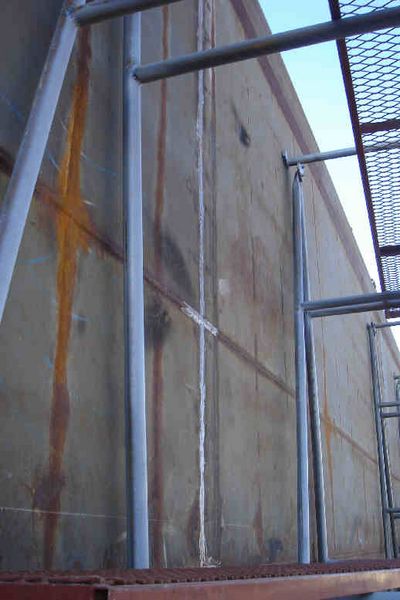

Pret pour la soudure.

101_5732 [800x600].JPG (63.95 Kio) Vu 4518 fois

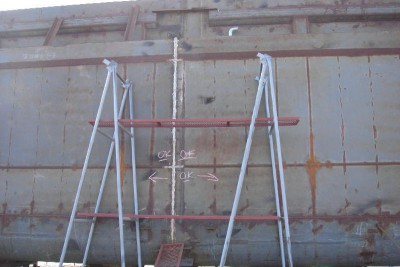

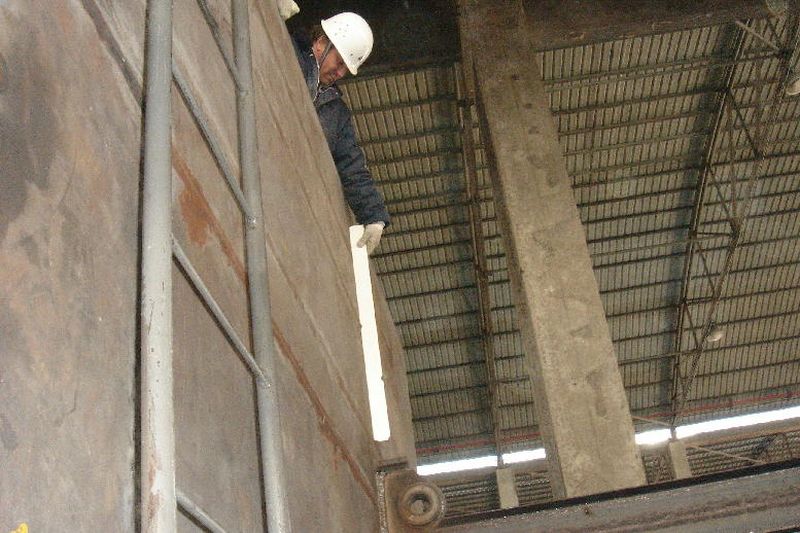

le niveau est-il bon ?

[Baron (ex Dragon)]

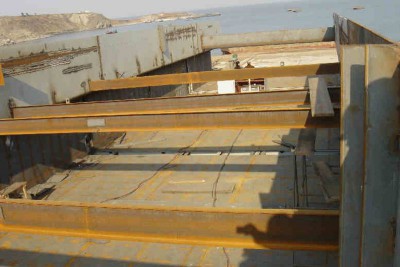

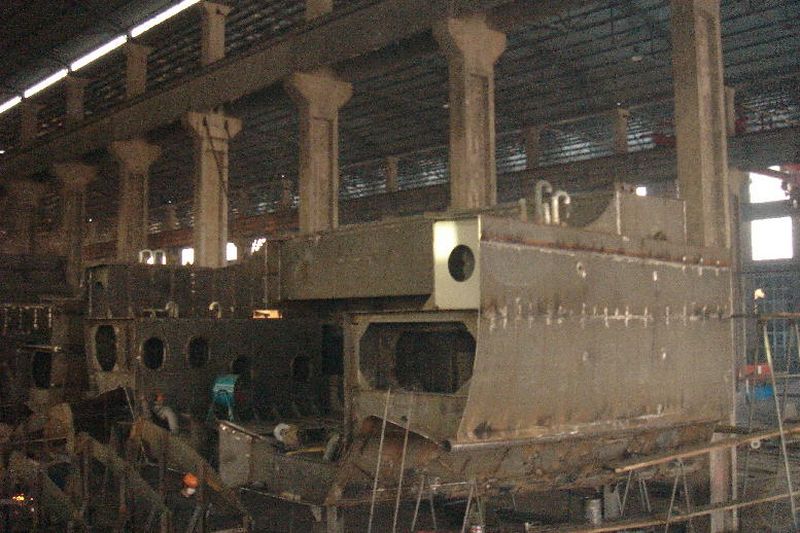

Ca prend forme.
Baron

101_6323 [800x600].JPG (67.76 Kio) Vu 4505 fois

101_6315 [800x600].JPG (61.95 Kio) Vu 4505 fois

[Baron (ex Dragon)]

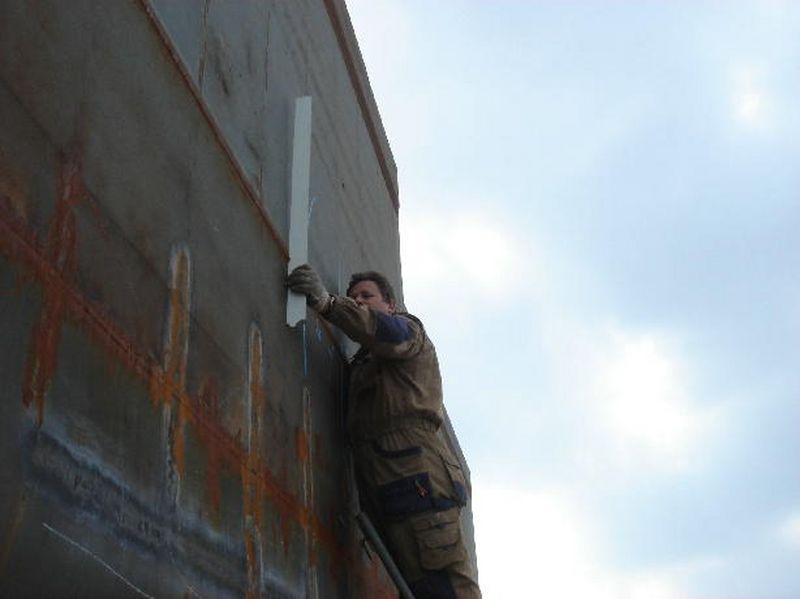

Ok c'est bon,apres ce coup de règle.
Baron

101_5699 [800x600].JPG (62.49 Kio) Vu 4475 fois

101_5730 [800x600].JPG (40.25 Kio) Vu 4475 fois

[Baron (ex Dragon)]

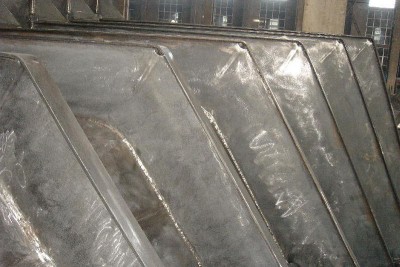

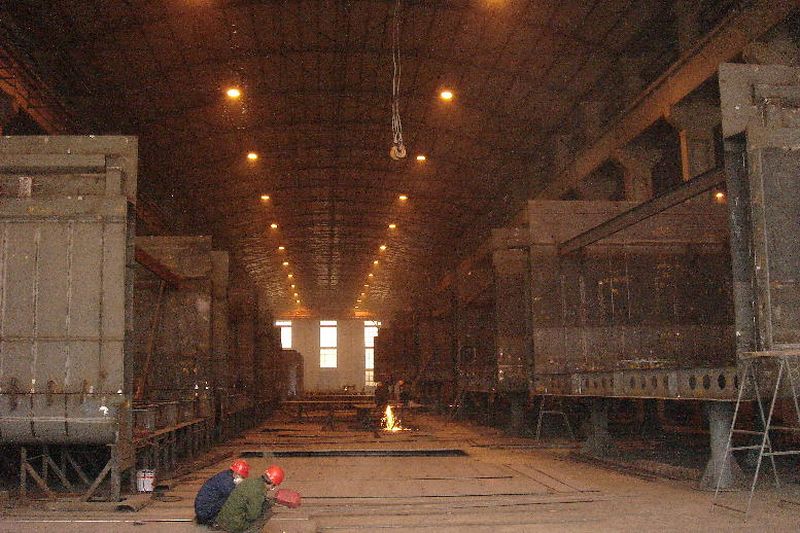

Tout doucement ça prend forme.
Facile pour reconnaitre ces deux photos
Baron

101_6316 [800x600].JPG (74.54 Kio) Vu 4455 fois

101_6311_r1_r1 [800x600].JPG (61.83 Kio) Vu 4455 fois

[Baron (ex Dragon)]

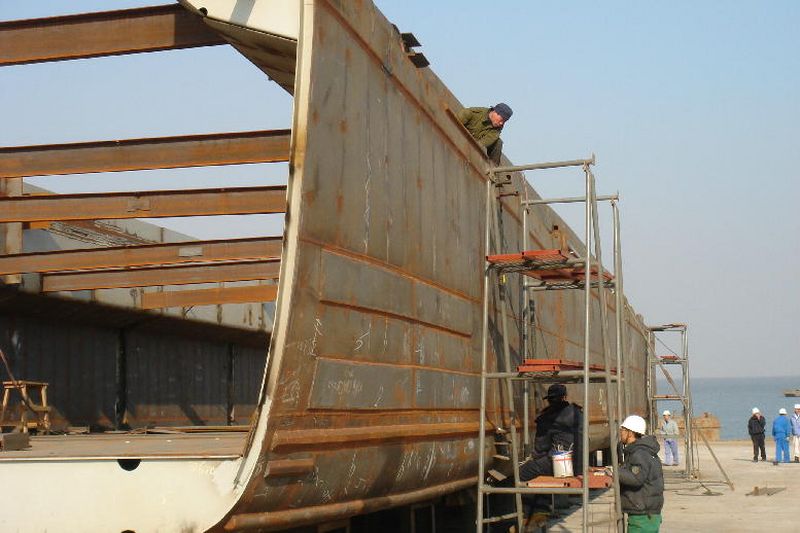

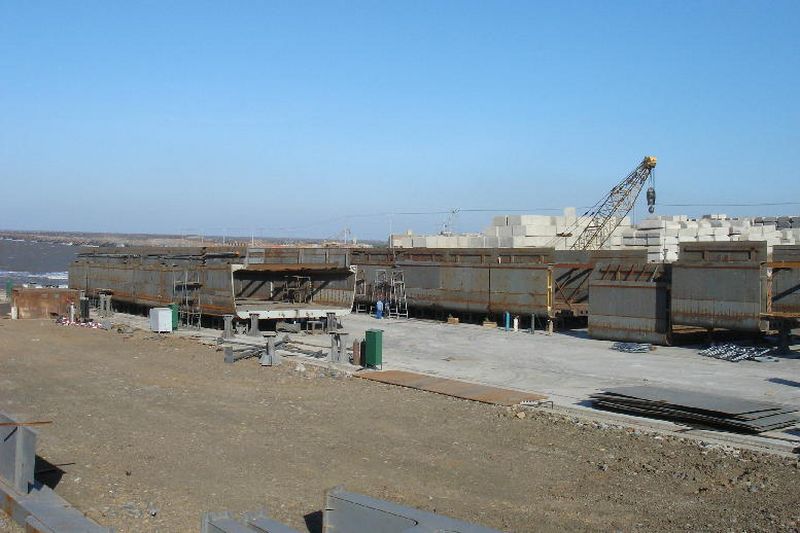

Encore deux photos provenant d'Eric pour la construction de ce bateau.
Lorsque je regarde le nombre de visiteurs sur le post "magnum", cela fait du monde.Qui détient le record ?
Baron

101_6488 [800x600].JPG (100.84 Kio) Vu 4429 fois

101_6476 [800x600].JPG (68.29 Kio) Vu 4429 fois

[Baron (ex Dragon)]

Encore deux photos en ce jour de 24/12.
L'on approche de la fin de la série des photos d'Eric (encore merci).
Dis nous Eric, penses tu faire construire un autre beau bateau en Roumanie,Pologne afin d'alimenter le sujet des chantiers?
En posant la question du nombre de visiteurs, c'était juste pour avoir une petite idée du nombre.
Je vois que l'on "veille" au grain (les Administrateurs ) lorsque l'on parle d'audience.
Je vous souhaite un joyeux Noel, et sachez que Baron attendra les bateaux (et Bateliers courageux) ce soir de 21h à 24h (service oblige).
Baron

101_6484 [800x600].JPG (73.92 Kio) Vu 5907 fois

101_6474_r1 [800x600].JPG (38.75 Kio) Vu 5907 fois

[Baron (ex Dragon)]

Bonsoir,
J'espère que vous avez tous passé un bon "noyel" et que les crises de foie et consoeurs sont terminés.
Je reviens ce jour avec une photo d'Eric.

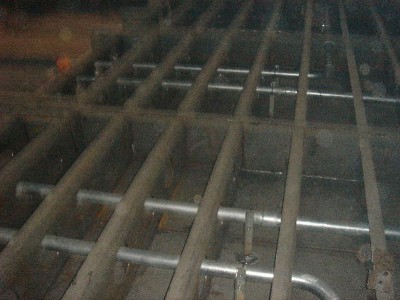

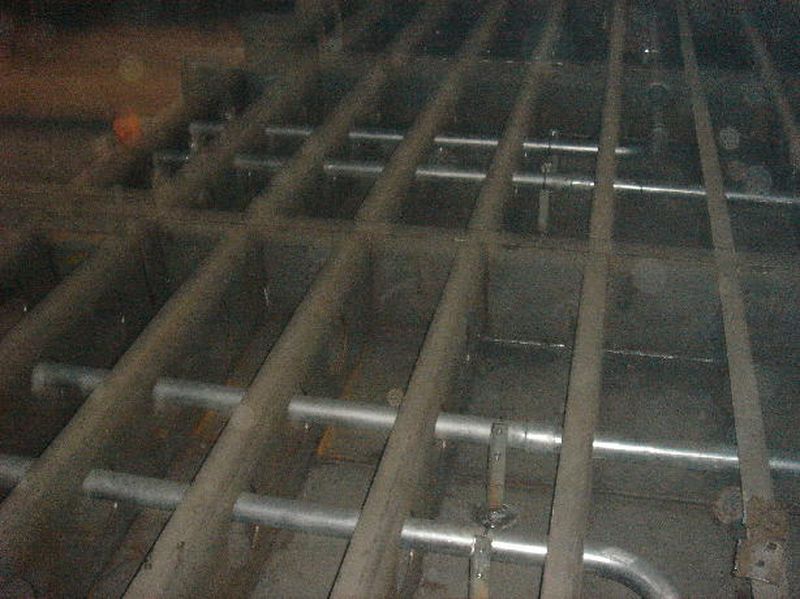

Lorsque j'ai vu cette photo, je me suis dis "il doit y avoir une erreur", une tuyauterie entre les courbes, ce doit-être un hydro (fuel lourd) et non un bateau de marchandise générale.
Apres un petit coup de "fone" à Eric, j'ai compris.
Ces tuyauteries servent pour ballaster l'avant ou l'arrière.....
J'en suis encore à mon 30 Climax et mon bouteur, donc un peu en décalage.
Le "capitaine" de sa timonerie, la main gauche sur les barres et la main droite sur la souris, pointeur sur l'écran peut sans bouger ballaster là ou il veut.
C'est beau la technique, ou est le temps de la pompe "bernard" et de sa crepine qu'il fallait remuer afin d'un amorçage pour vider la cale.
Baron

101_5764 [800x600].JPG (88.7 Kio) Vu 5872 fois
