recherche un plan

[Eddy]

Vi chtiote biloute

[eclusier95]

mi chtèr cono téd min coin

[Coyote66]

Non 3x6 ou 3x8

Attention tout de meme, la construction de la coque du "TUIGA" se fait à l'envers (quille en haut) et sur un plan de travail avec tracés et equerage

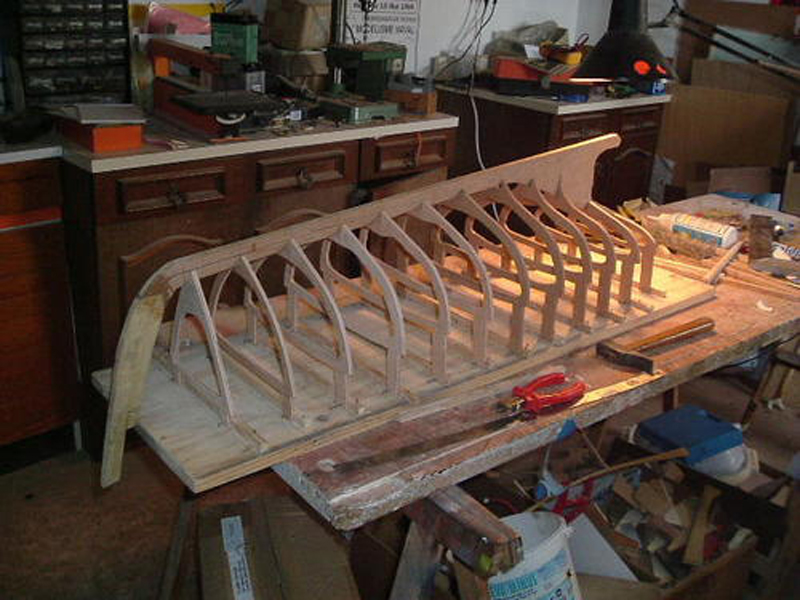

Il te faut preparer le plan de travail en fonction de la coque: ecartement des couples etc une fois montees sur la quille cela doit ressembler à ça

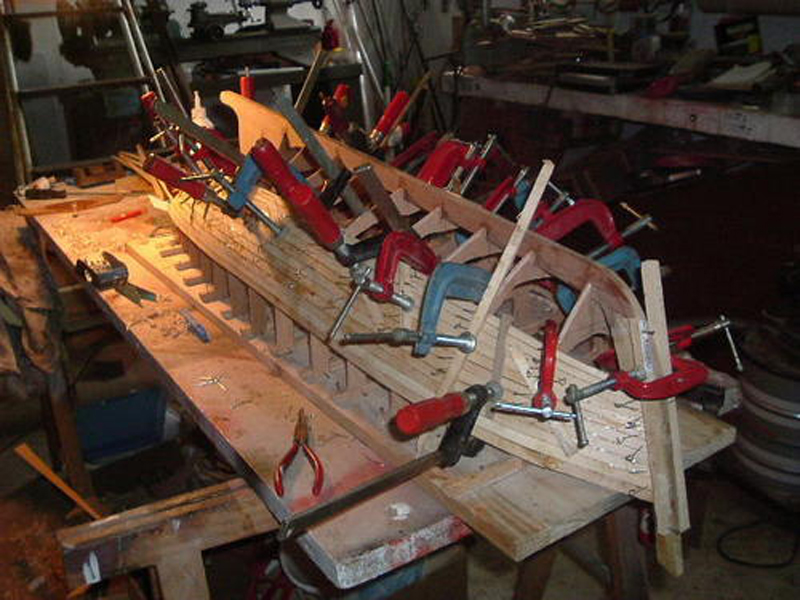

Puis tu borde ta coque en commencant par le haut de la coque (c est a dire en bas du plan de travail) une a gauche, une a droite et ainsi de suite en remontant (evite d en coller trop en meme temps 3-4 par cote, c est long mais cela se retrouve dans la qualitée de travail

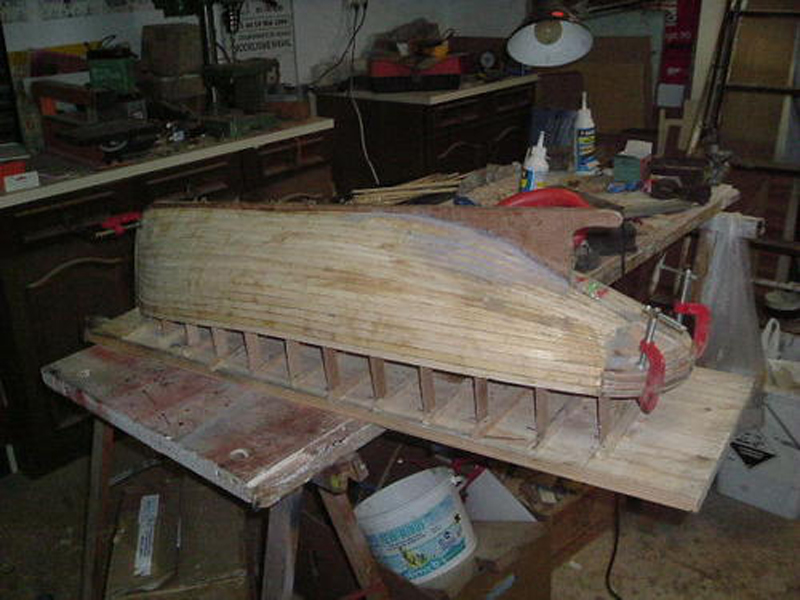

Vers la fin tu aura ceci. Remarque que certaines bordees sont taillees en pointe pour epouser correctement les formes.


Un degrossi avec un peu de mastic et au papier de verre et on obtiens ceci

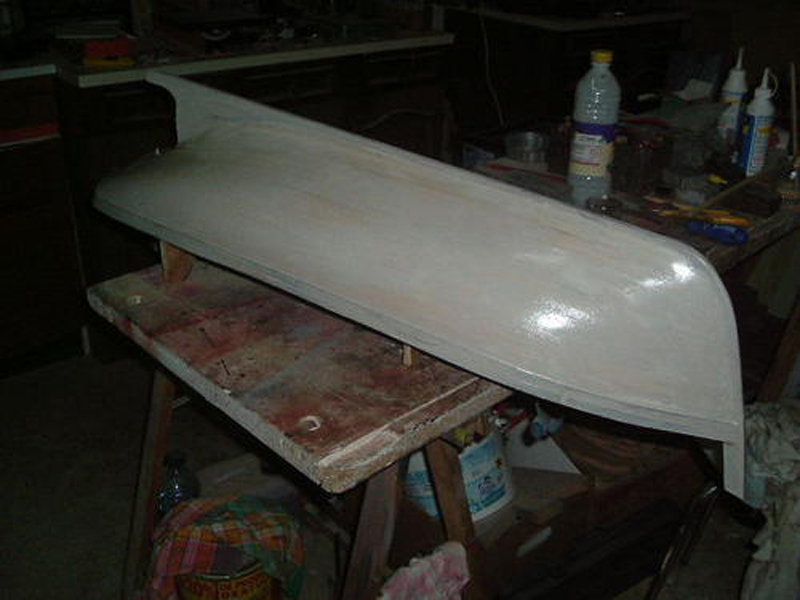

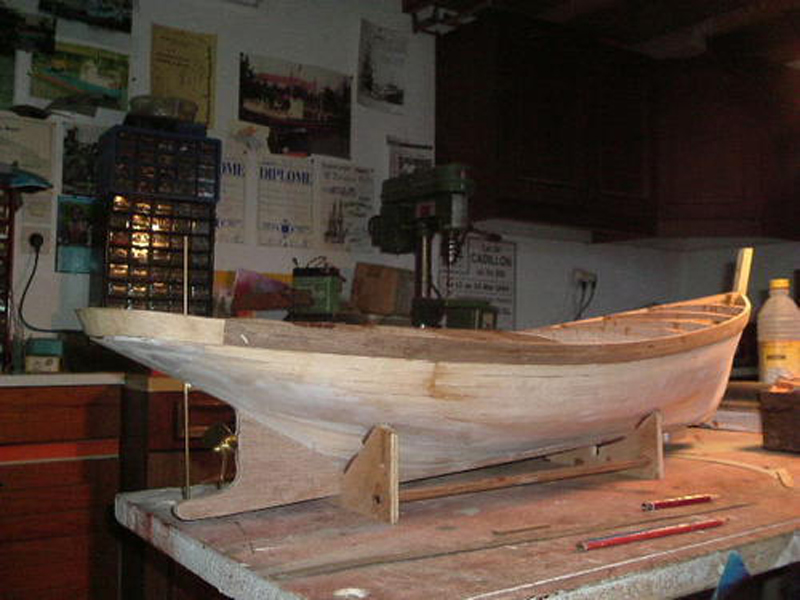

Puis on fini avec du mastic plus fin, ponçage......carresse de la main.........ponçage.........et voila le travail


[gaëtan]

je crois qu'il voulait dire du 3X8 (rectangulaire) je construit beaucoup avec celle là moi aussi

[gaëtan]

joli travail Coyote, bien faire attention a ce que la coque ne vrille pas

[eclusier95]

punaise c'est beau et joliment détaillé merci.
ceci dis j'ai pas assimilé le système pour le fixer au plan de travail ?
pour le reste j'avais plus ou moins compris le truc ( cad fixer genre 3/4 baguette maxi / jours)
ensuite je décalque mes coupes sur le plan que je rerpoduit sur mon paneau je découpe a la scie a chantourné ( plus pratiquepour les petites pièces)etc etc.

amicalement

[Claude dit Oldsail]

Hello
Pour faire ton "chantier", il te faut une planche d'aglooméré, ou de medium épais, 20 mm etant un minimum.

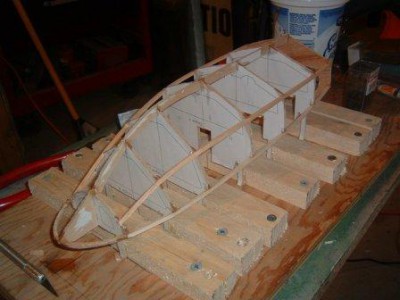

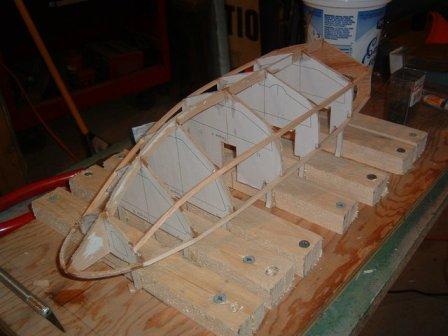

Sur cette planche tu traces l'axe de ton bateau et les emplacements des couples. En fonction de l'epaisseur du couple, tu places un tasseau plus large que la largeur maxi du couple, et que tu fixes sur le chantier en décalant de la demi epaisseur du couple.C'est là ou viens la premiere astuce, pour serrer le couple je met un deuxiéme tasseaux que je serre sur le premier avec un boulon et un ecrou "papillon" de chaque coté. Ca me permet de pouvoir regler précisement l'alignement des couples, et une réutilisation possible pour un autre chantier.
Certains modelistes qui font beaucoup de maquettes, utilisent un chantier universel.

chantier de construction.jpg (31.79 Kio) Vu 3066 fois

[gaëtan]

salut claude,
pas mal l'astuce, par contre pour notre ami l'éclusier tu pourrais pas mettre une photo un peu plus grande, sur certaine de mes images quand je veux montré un détail j'utilise la résolution mille cent quelques pixel par 800 je crois, ça marche, mais je le fait uniquement pour certaine image de façon a ne pas saturé le serveur, encore une fois sympa ton chantier car pas évident du tout et quand tu fini le collage de tes bordées s’apercevoir que la coque est partie en vrille c'est pas rigolo.
pour les non initiés (partie en vrille, une gite de l'avant de 3 ou 4 degré vers bâbord et une gite de l'arrière de 3 ou 4 degré vers tribord), ce qui peut arrivé dans la réalité a une péniche lors d'un mauvais engagement dans une écluse.

[Claude dit Oldsail]

Hello
Pour les chantiers, je sais que certains utilisent des "profilés" aciers et de la boulonnerie standard pour que le chantier soit le plus modulable possible.
C'est un investissement au début, mais au bout de plusieurs bateaux c'est rentable et pratique.

[eclusier95]

je comprend toujours pas le système et sur la photo je pige pas grand chose j'ai peur encore une fois de passer pour un ..... lol

en tous cas jolie et encore milles merci a vous et surtout a toi coyote

[gaëtan]

l'éclusier essai de voir cette configuration différa ment il est possible qu'une coque se déforme quand tu colle les bordés alors immobilise les couples, les couples ne pouvant plus bouger la coque ne se déformera pas est restera dans cette position jusqu’à à la dernière baguette posé

[eclusier95]

oui mais je comprend pas comment il a calé ces bordés ? c'est ça le hik et la photo j'arrive pas a l'agrandir plus qu'elle ne les.
ceci dis je vais passer commande pour les baguettes en 3*8 ( rectangle donc si j'ai bien compris lol) genre 100 baguettes je pense en avoir assez ?
avez vous un site a me conseillé avec des frais de port réduit car punaise ce que j'ai vu moi oulaaaa ?
bon sinon pour le mastic c'est quoi en faite ? mastic voiture ou pate a bois ? car j'ai vu ce matin en grande surface un tube de mastic pour voiture (7€95) et avec ça il va en faloir des tas non ?
pareil pour ma maquette de peniche c'est le mème genre ? avez vous la aussi une marque ou un site ou un lieu ou en trouver a des prix résonable ?

merci encore en tous cas vraiment ce poste maquette me passionne plus que le reste en mème temps j'y suis confronté tous les jours donc voila a force hein hihih.

amicalement l'éclusier

[eclusier95]

voici le site que j'ai trouver aussi je vais imprimer ça aussi au mème titre que ce que vous m'avez donner sur ce poste.
http://construction-arrow-iom.over-blog.com/pages/Le_lattage_de_la_coque_pose_du_borde-52226.html

par contre ce que je comprend pas , les couples enfin ce qui donne la forme de la coque, reste une fois les lattes de coller ou pas ? ou quant on a fini de collé on lève la coque en laissant l'atelier tel quel avec les couples de fixer dessus ? punaise que je me sent idiot de posé ces questions la mince.

enfin bon merci encore les amis

[Claude dit Oldsail]

Hello
C'est normal de poser des questions.Ceux qui croient tout savoir......... Y font de la politique
Les couples, ce qui donnent la forme au bateau, si ils sont evidés c'est pour un gain de poids, et permettre l'instalation des élements d'animation de ton bateau, electronique embarquée( pour la gestion des feux et de l'eclairage par exemple, la pose d'un haut parleur pour le coupler avec un bruiteur diesel, etc,etc....

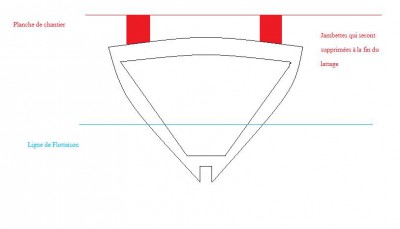

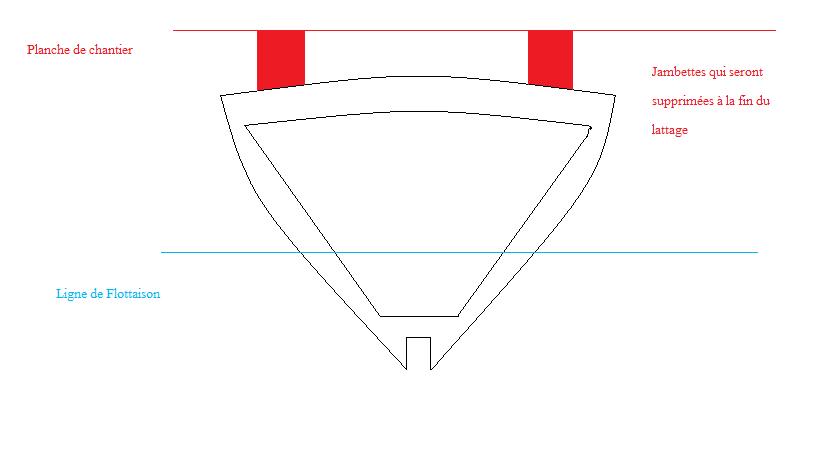

Sur ton plan, tu as une ligne marquée LF ou WL (Ligne de Flotaison, ou Water Line), il faut la reporter sur tous les couples, et cette ligne doit etre parfaitement parrallele au chantier. Capice ??
Pour cela, tu dois ajouter des jambettes sur chaque couples, que tu ajustes en fonction du parrallélisme entre la WL ou LF et le chantier


Jusque là ça va tu suis??
Quand tu en seras là, tu demandes pour la suite.

[laurentc]

oui mais je comprend pas comment il a calé ces bordés ? c'est ça le hik et la photo j'arrive pas a l'agrandir plus qu'elle ne les.
ceci dis je vais passer commande pour les baguettes en 3*8 ( rectangle donc si j'ai bien compris lol) genre 100 baguettes je pense en avoir assez ?
avez vous un site a me conseillé avec des frais de port réduit car punaise ce que j'ai vu moi oulaaaa ?
bon sinon pour le mastic c'est quoi en faite ? mastic voiture ou pate a bois ? car j'ai vu ce matin en grande surface un tube de mastic pour voiture (7€95) et avec ça il va en faloir des tas non ?
pareil pour ma maquette de peniche c'est le mème genre ? avez vous la aussi une marque ou un site ou un lieu ou en trouver a des prix résonable ?

merci encore en tous cas vraiment ce poste maquette me passionne plus que le reste en mème temps j'y suis confronté tous les jours donc voila a force hein hihih.

amicalement l'éclusier

bonjour eclusier95

Pour mes fournitures j'achete chez www.cap-maquettes.com
c'est un magasin spécialisé dans le modele reduit de bateaux.Tu y trouves a peu prés tout ce
que tu veux.Il est vrai que c'est pas moins cher qu ailleur mais ils ont mérite de faire de la bonne qualité
et tu reçois ta marchandise assez rapidement.Maintenant c'est mon avis a toi de faire le comparatif
avec d'autres distributeurs.

Sinon le modelisme est une affaire de perceverence et je suis sure que tu vas nous sortir un beau ptit bateau

courage et bonne construction tu as ici des specialistes qui donnent de bonnes explications.j' en profite aussi car ont apprends tout les jours quelque chose
